煤礦用挖掘式裝載機行走機構

2020-01-17 14:28:56

次

(二)行走機構

本機行走機構由底盤、前橋、后橋、輪胎、液壓馬達、轉向缸等組成。

工作原理：外接三相660（380）V電源，通過電氣控制按鈕操縱油泵，用多路閥手柄來操縱液壓馬達，馬達帶動分動箱，分動箱分別帶動前、后橋轉動，從而帶動輪胎行走。本機無需獨立的剎車止動系統，在斜坡上停車時，只需將多路閥行走控制置于中位，此時液壓系統使前、后輪處于閉鎖狀態而無法倒退；當需長時間停車時，需將抬槽提起使前鏟板著地以實現駐車。

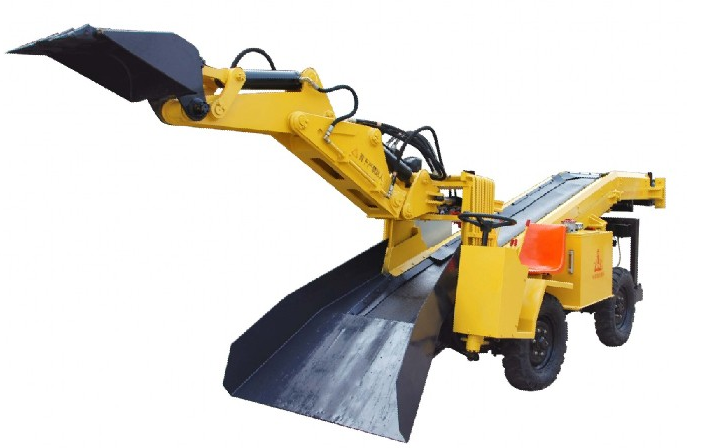

煤礦用挖掘式裝載機

(三)工作機構

煤礦用 挖掘式裝載機本機工作機構由大臂座、大臂油缸、大臂、小臂、挖斗、大臂油缸、小臂油缸、挖斗油缸組成。

工作原理：由油泵工作，通過多路閥手柄來操縱大臂、斗桿、挖斗來完成上升、下降、前伸、后縮、回轉、挖掘等各種功能?？刂苹剞D油缸伸縮可使大臂作左右旋轉，回轉油缸兩端裝有單向節流閥來控制回轉的速度?？刂拼蟊塾透咨炜s可使大臂作上下運動，大臂油缸有桿腔一端裝有單向節流閥來控制大臂下降的速度?？刂菩”塾透咨炜s可使小臂作前后運動?？刂歧P斗油缸伸縮可使鏟斗作挖掘動作。鏟斗上裝有斗齒，磨損后可以更換

煤礦用挖掘式裝載機
